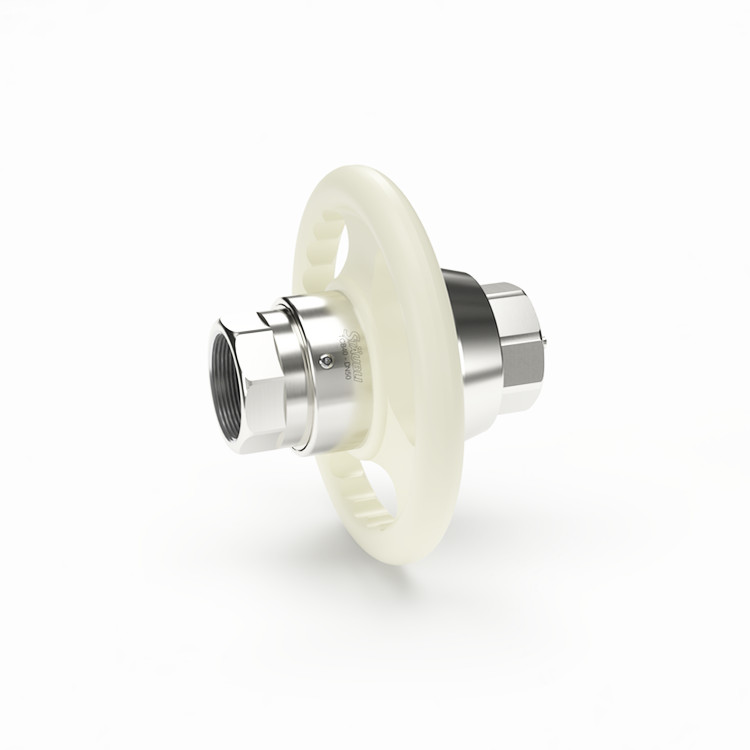

STAUBLI快速接頭TCB20-DN25.IC8.JN.VT
- 品牌：STAUBLI
- 型號：TCB20-DN25.IC8.JN.VT
- 下載：STAUBLI快速接頭TCB系列.pdf
產品介紹
TCB 干式斷開接頭，適用于多種流體介質，其中包括有害或脫脂流體。在確保大流量的同時，還能做到潔凈斷開，端面無滴漏。得益于符合人體工學和直觀的設計，該接頭操作簡單可靠。STAUBLI的這些連接器因此適用于多種應用，特別是適用于化工行業。
性能特點
兼容所有類型的流體
材質不銹鋼或鎳基合金
操作手輪 聚丙烯材質或不銹鋼
允許壓力高達25 bar (636 PSI)
人體工學設計
提升性能和效率
可無縫集成到您的應用中

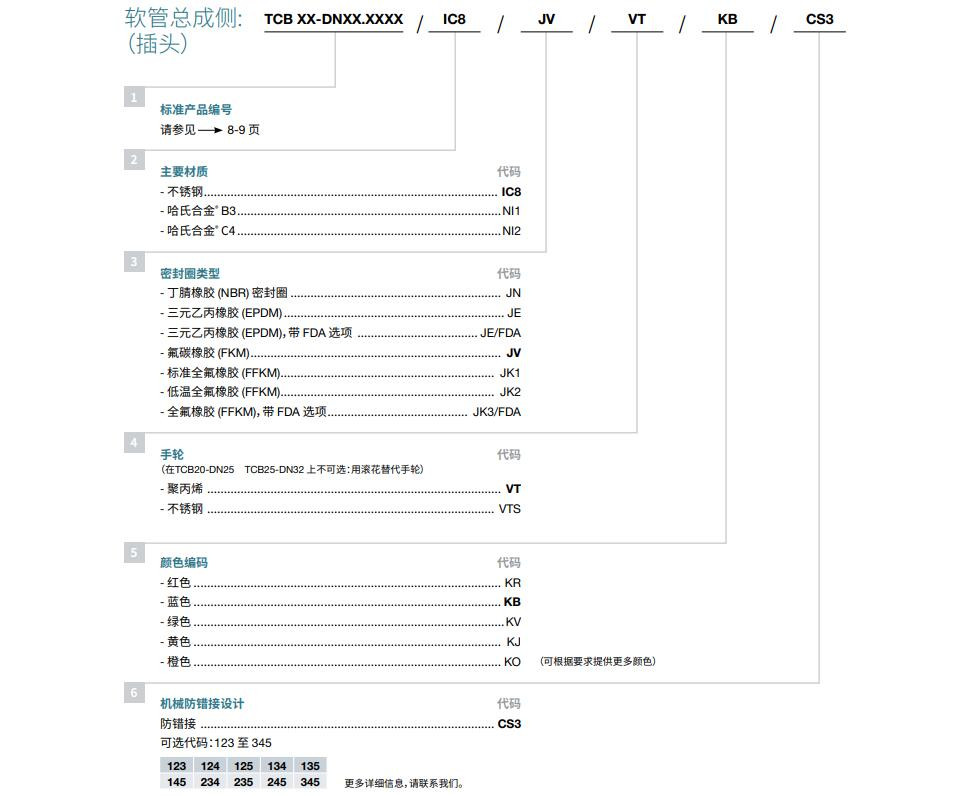

選型指南
TCB20-DN25 用于 DN 25 (1") 軟管
TCB25-DN32 用于 DN 32 (1"1/4) 軟管
TCB30-DN40 用于 DN 40 (1"1/2) 軟管
TCB40-DN50 用于 DN 50 (2") 軟管
TCB50-DN65 用于 DN 65 (2"1/2')軟管
TCB60-DN80 用于 DN 80 (3") 軟管
TCB80-DN100 用于 DN 100 (4") 軟管
可選功能與配件
機械防錯接設計
顏色編碼
不銹鋼材質的手輪
加長設計
技術參數
|
產地 |
瑞士 |
|
軟管公稱直徑 |
DN 25 |
|
等效流道直徑 |
20 mm |
|
直徑 |
1" |
|
Max工作壓力 |
25 bar |
|
主體材質 |
不銹鋼材質 |
|
工作溫度 |
-15 至 +100 ℃ |
|
密封圈 |
丁腈橡膠(NBR) |
|
操作手輪 |
聚丙烯材質 |
|
防塵保護帽 |
聚丙烯材質 |
|
截止閥 |
雙向 |
|
螺紋連接 |
內螺紋 BSP |
|
法蘭連接 |
符合 EN 1092-1 PN 16 和 PN40，ASME B16.5 150psi 和 300psi 級壓力標準，和DN32676-A 連接標準 |

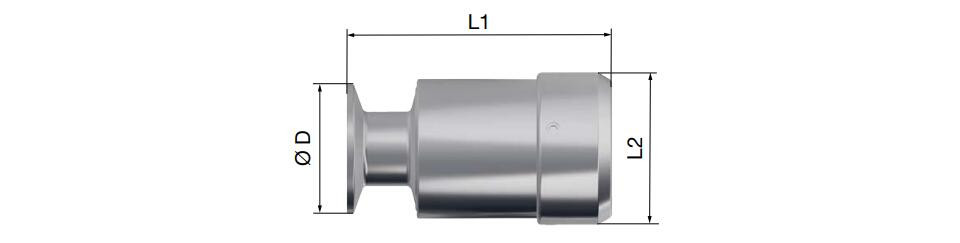

產品尺寸
產品應用
鐵路貨運，槽罐車，船舶，集裝箱，儲罐和噸桶的裝載和卸載、流體的傳輸和分配、毒化學品和有害介質、加注 / 排放罐、測試臺的主能源供應
