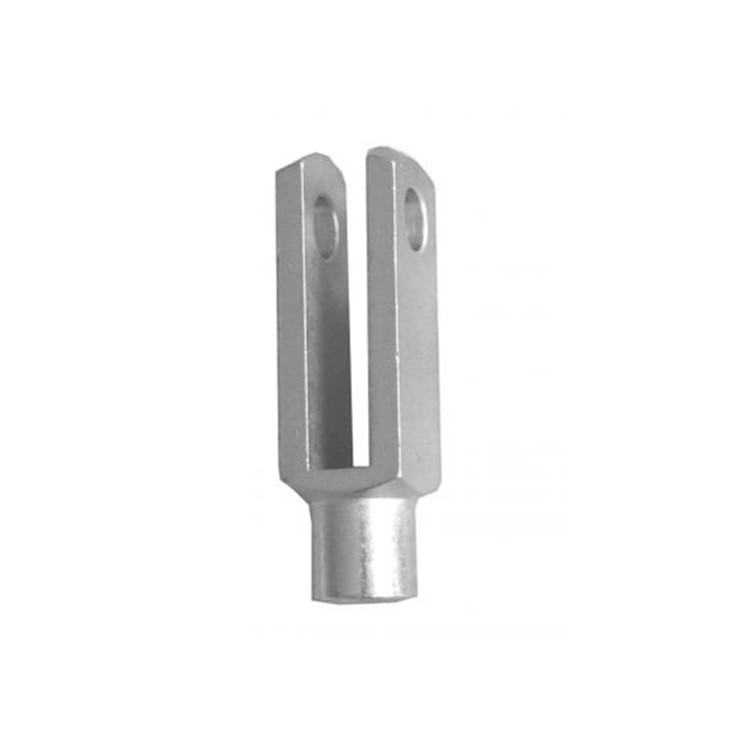

產品介紹
插銷接頭標準型號材質鋼，抗拉強度 550 至 700 N/mm2。表面經過鍍鋅和鍍鉻處理，可選1.4305 不銹鋼材質，ES 螺栓不含不銹鋼。
性能特點
符合 DIN 71752 標準的插銷
符合 DIN 71751 標準的插銷
帶 ES 銷或分叉銷
用于傳輸直線運動
選型指南
訂貨代號：
叉頭：孔徑 d1 = 12 毫米，槽長 g = 24 毫米的 G 型：DIN 71752 - G12x24 夾頭
楔形接頭：例如 帶開口銷的楔形接頭，孔徑 d1 = 12 毫米，槽長 g = 24 毫米：DIN 71751 - A12x24 型楔形接頭
左旋螺紋：DIN 71752 - G12x24LH 或 DIN 71751 - A12x24LH
可選功能與配件
表面處理：光亮、涂油或磷化和涂油
1.4305 不銹鋼材質
技術參數
|
產地 |
德國 |
|
D 尺寸 |
8 x 16 mm |
|
G |
16 mm |
|
A |
16 mm |
|
B B13 |
8 mm |
|
D1 H9/h11 |
8 mm |
|
D2 螺紋 |
M8 |
|
D3 |
14 mm |
|
L1 |
42 mm |
|
L2 |
32 mm |
|
L3 |
12.0 mm |
|
L4 |
18.7 mm |
|
GEW 適用于 DIN 71752 標準的叉頭單元重量 |
37 g |
|
MAT1 材質 |
9SMnPb28K 易切削鋼 |

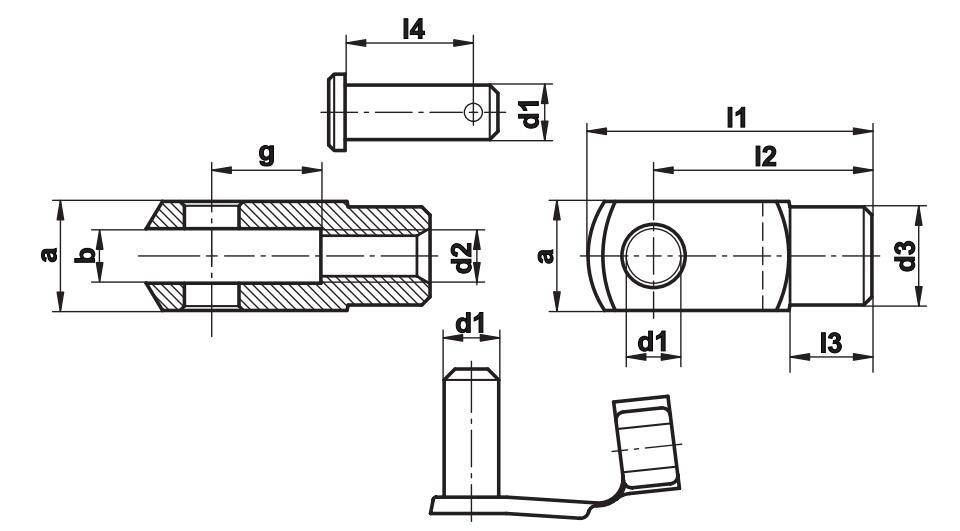

產品尺寸
產品應用
機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
