產品介紹
角接接頭是焊接工藝中常見的四種基本接頭形式之一，其定義為兩焊件端部構成30°至135°夾角的連接形式。該接頭類型在工業制造領域應用廣泛，其結構特征決定其適用于非平面連接的場景。角接接頭的焊縫形式可選用對接焊縫或角焊縫。實際應用中，坡口形式具體取決于焊接位置和工藝要求
性能特點

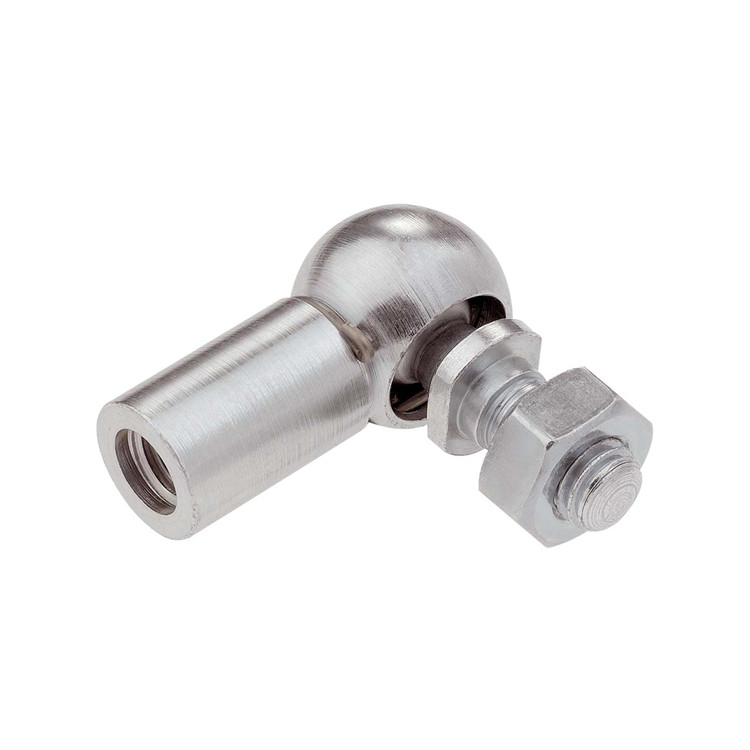

符合 DIN 71802 標準的角連接
DIN 71803 標準的球頭螺栓
DIN 71805 標準的球窩
C 型，帶螺紋螺栓和六角螺母
帶螺紋螺柱、六角螺母和鎖緊夾
選型指南
訂購信息：
例如，帶外部夾子的角接，CS型，滾珠直徑D1 = 10 mm： DIN 71802 - C S 10 轉角鉸接件
左旋螺紋： 僅在球頭軸頸處提供左旋螺紋： 角度夾緊 DIN 71802 - C S 10 LH
寬松版型：可增加內部間隙： 角度 Joint DIN 71802 - C S L 10
技術參數
|
產地 |
德國 |
|
D1 尺寸 |
10 mm |
|
ALPHA1 旋轉角度 |
-18 至 15 ° |
|
A ±0.3 |
25 mm |
|
D2 螺紋 |
M6 |
|
D3 ±0.5 |
10 mm |
|
D4 ±0.5 |
14.8 mm |
|
E |
11.5 |
|
L2 ±0.3 |
12.5 mm |
|
L3 ±0.3 |
11.0 mm |
|
SW h14 |
8.0 mm |
|
GEW 單位重量 |
25.2 g |
|
MAT1 滾珠軸承 |
鋼，Min強度 Rm=500 N/mm2 |
|
MAT2 球頭螺栓 |
鋼，Min強度 Rm=600 N/mm2 |
產品尺寸
產品應用
機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
