SPEKTRA擴展模塊CV-10 PR

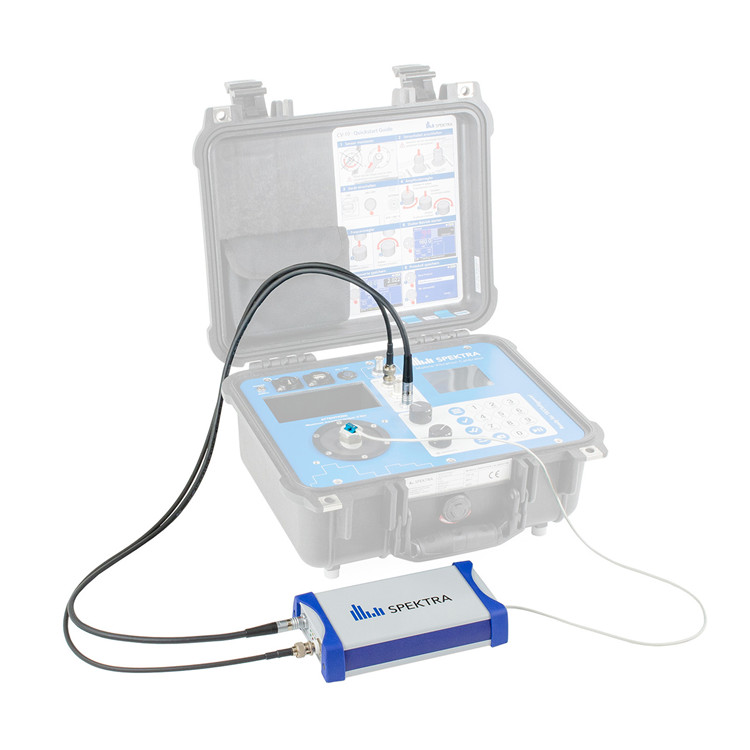

該擴展模塊專為配合 SPEKTRA 的 CV-10 移動校準器使用而設計。它擴展了 CV-10 的功能范圍，使用戶也能校準基于傳感器內部惠斯通電橋類型電路的壓阻 (PR) 傳感器。擴展模塊為傳感器提供電激勵電壓，并放大傳感器的輸出信號。擴展模塊由 CV-10 通過與擴展端口的連接供電，不需要也不允許任何其他外部電壓供應。該產品只能在其規定的應用范圍內用于預期目的，并根據具體情況進行調整。通過設計措施和防護系統，在技術上已將人畜受傷、損壞和損害健康的風險降低。該產品僅用于商業用途。運輸過程中要防止產品長時間受熱、受冷、陽光直射、受潮和潮濕。請勿在靠近水、明火源或潛在爆炸性環境（如存在易燃液體、氣體或灰塵）中操作本產品。

與 CV-10 連接后會(huì )自動識別，并顯示為附加信號調節器

通過自動增益設置和偏移調整以及高達 ±10 V 的靈活可調電橋電壓，可方便地進行操作

為傳感器提供電激勵電壓并放大輸出信號

由 CV-10 通過擴展端口提供

需要將 CV-10 固件免費升級到 1.2 或更高版本

產地：德國

對稱電壓范圍：± 0 至 ± 10 V

非對稱電壓范圍：0 至 10 V

電流：max. 20 mA

激勵電壓：在激勵電壓輸出端或通過傳感器內部的感應線進行四線測量

信號放大器增益：0 dB / 20 dB / 40 dB 通過固件自動控制增益

信號輸出：Max ± 10 V

信號輸入（傳感器）：Max ± 10 V

偏移：通過固件進行偏移測量和補償

過載指示：> 90 % 滿刻度信號（通過固件的數字信號）

低通濾波器：30 kHz 邊沿頻率，具有 3 階巴特沃斯特性

校正數據：校正數據存儲在 CV-10 PR 模塊內，可在初始化時讀取

擴展端口：與 CV-10 進行數字通信，并為擴展模塊供電。

擴展模塊供電

信號輸出：BNC 連接器

信號輸入（傳感器）：Sub-D 連接器第 1 針和第 2 針

激勵電壓：Sub-D 連接器第 13 針和第 14 針

激勵電壓感應線：Sub-D 連接器第 7 針和第 8 針（如有）

操作溫度：0 至 50 ℃

相對濕度：0.2 儲存 1，無冷凝現象

Max海拔高度：2 000 m（25 ℃ 時），800 mbar

儲存溫度：-25 至 55 ℃

儲存相對濕度：5 至 80 %，無冷凝現象

外殼尺寸（寬x高x深）：102 x 35 x 200 mm

重量：605 g

防護等級：IP 52

狀態監測、環境和排放保護、碰撞測試和汽車行業、航空業、地震學與地質科學、研究機構
