SPEKTRA沖擊激振器SE-221

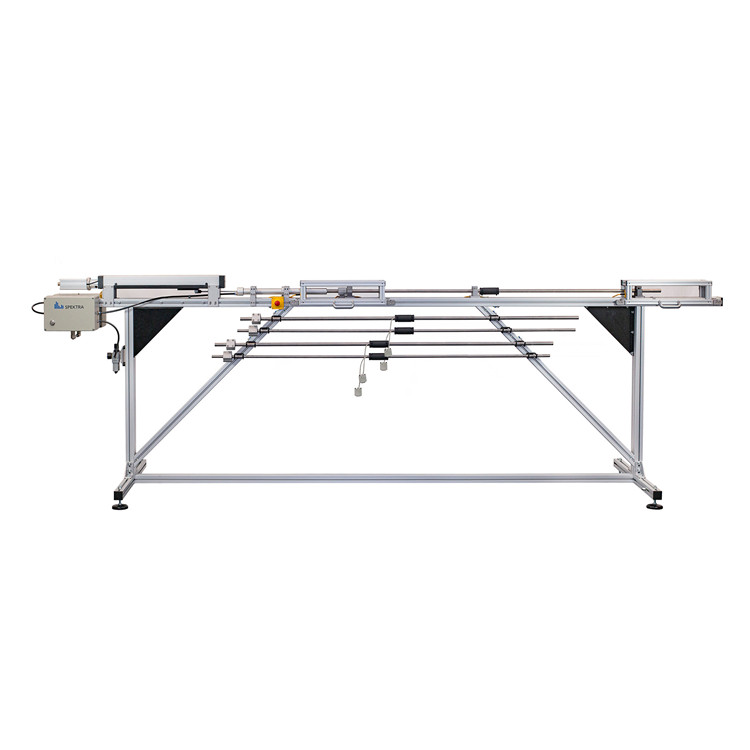

SPEKTRA SE-221 沖擊激振器用于測試和校準加速度傳感器。它可提供正弦單周期沖擊激振，并根據霍普金森巴原理工作。它利用了機械波在細桿中的傳播和反射特性。SE-221 由一個沖擊激振器筒和一個鈦制霍普金森棒組成。兩者都安裝在一根鋁梁上。在筒內，彈丸通過氣動方式加速，以可調節的距離撞擊細桿末端，從而激發細桿內的應變脈沖。氣動控制裝置可在每次發射后通過施加負壓使彈丸縮回。在氣壓保持恒定的同時，彈丸的動能可通過電機驅動的機械止動器進行控制，從而準確調整彈丸的起始位置。因此，SE-221 可以自動控制沖擊振幅。所有機械零件均由耐磨材料制成，確保了激振器的高穩定性和良好的沖擊重復性。沖擊激振器用于測試和校準沖擊傳感器以及符合 ISO 16063-22 標準的全套測量?jì)x器（測量鏈）?？蓪_擊傳感器進行高精度、有效率的二次校準，沖擊振幅可達 200 000 g_n.- 取決于霍普金森桿的選擇。的應用領域包括認可校準實驗室、研發部門、航空航天工業、傳感器制造商或計量機構（NMI）。SPEKTRA 質量保證了自動校準的性能和正弦沖擊的重復性。

正弦沖擊作為激勵類型

根據自己的測試機制實現所有自動校準（Max 20 次沖擊/分鐘）

良好的沖擊重復性

氣動脈沖發生器

參考標準應變片 BN-19

沖擊控制裝置

氣動脈沖發生器

參考標準應變片 BN-19

沖擊控制裝置

產地：德國

沖擊振幅

高沖擊桿：1 000 至 100 000 g_n

更高沖擊桿：5 000 至 200 000 g_n

傳感器質量 (DUT)，Max：15 g / 30 g（取決于霍普金森桿的選擇）

DUT 的位置：水平

空氣壓力：4 bar

脈沖寬度PWFS / PWHS，典型值：46 μs 至 38 μs / 23 μs 至 19 μs；42 μs 至 34 μs / 21 μs 至  17 μs

PWHS = 脈寬半正弦波；PWFS = 脈寬全正弦波

環境條件：23 ℃(± 2 ℃)

相對濕度：30 至 75 %

根據 GUM確定：k = 2（覆蓋因子）

尺寸 (H×W×L)：1.3 × 1 × 4 m (4.3 × 3.3 × 13 ft.)

小型組件/部件的沖擊測試、根據 ISO 16063-22 對沖擊傳感器和測量鏈進行二次校準、沖擊加速度計參考標準的二次校準
