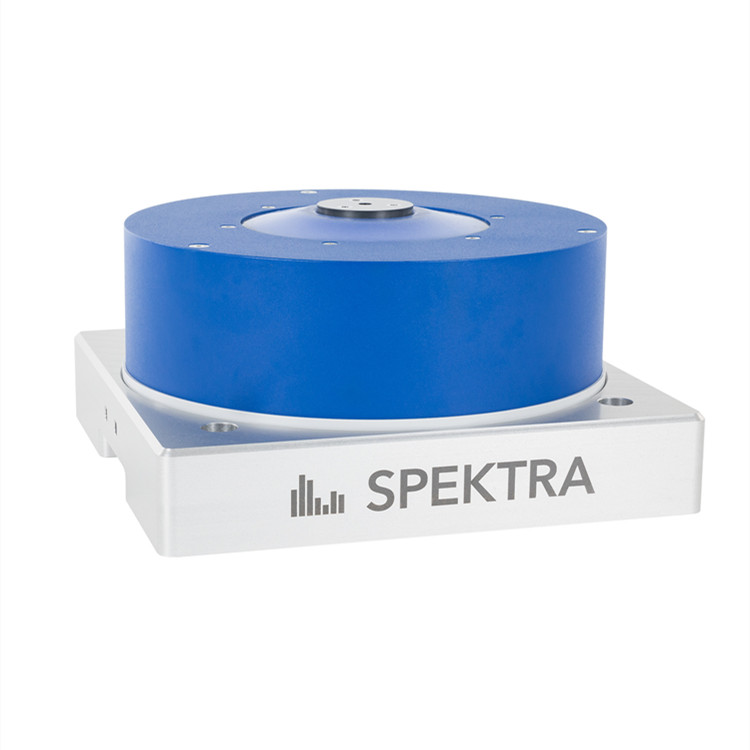

SPEKTRA高頻振動激振器SE-29

創(chuàng )新型高頻激振器，采用電動驅動，是 SE-2X 激振器系列的一部分。SE-29 具有寬頻率范圍和較低的橫向運動。得益于寬溫度范圍和高有效載荷，SE-29適合用于大型傳感器或檢波器。除了高質量的組件外，SE-29 還在于應用領域廣泛，易于在現有測試環境中使用。SE-29 和 SE-29T 在 10 分鐘滿負荷和 10 分鐘間歇交替運行時，不同周期的性能可能有所不同。在 2 kHz 及以上頻率時，加速度振幅會(huì )加大。這是由于采用了新型軸承設計，在整個頻率范圍內將橫向運動降低，并在 2 kHz 以上降低了運動質量，從而在等效力下提高了加速度。

拋光、高度耐刮的陶瓷電樞

軸向共振 > 52 kHz

高有效載荷能力，適用于大型傳感器或檢波器

易于在氣候箱中操作

電動驅動

可選配內部參考加速度計

無需壓縮空氣供應或零位控制器

可選耳軸，用于垂直和水平模式

溫度選項：溫度監控、主動冷卻、溫度范圍更廣，因此應用領域更多、在氣候箱中運行

PA 500 DM 功率放大器（500 VA）

功率放大器連接電纜 [長 3 米（9.8 英尺），放大器側有 8 針 SPEAKON 連接器]

用于內部參考傳感器的傳感器電纜 [長 3 米（9.8 英尺），雙屏蔽，Microdot (10-32") 至 BNC + 香蕉插頭（接地）]

空氣壓力調節器 AIR-01 / AIR-02

產地：德國

力額定值，Max（正弦峰值）：95 N；21 lbf

頻率范圍：DC 至 50 kHz；3 Hz 至 50 kHz，帶可選的內部參考加速度計

加速度，Max（正弦峰值）：450 m/s² (46 g_n)

位移，Max（正弦峰值）：10 mm (0.39 in)

橫向運動：典型值 < 5 %

Max有效載荷：垂直 2 kg（4.4 磅）；水平 1 kg（2.2 磅）

溫度范圍（工作中）：-20 至 80 ℃；-4 至 176 ℉

DUT 安裝：50 mm（1.97 英寸）耦合表面直徑；拋光、高抗劃傷陶瓷表面；¼-28 UNF 螺紋孔；3 × 10-32 UNF 螺紋孔；根據要求提供其他螺紋樣式

工作臺上的雜散磁場：< 3 mT

電樞重量：210 g（0.46 磅）

重量（總重量）：17 kg（37.5 磅）

尺寸（高×寬×長）：138 × 270 × 270 mm（5.4 × 10.6 × 10.6 英寸）

根據 ISO 16063-11 和 ISO 16063-21 校準振動傳感器、小型設備的振動測試、模態和結構測試、設備測試和傳感器表征、教育和培訓
