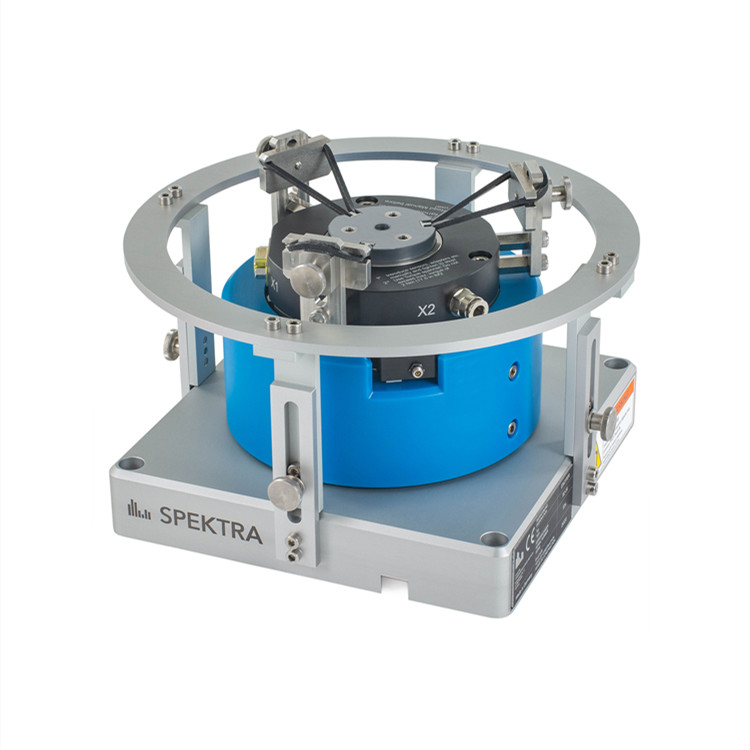

SPEKTRA振動激振器SE-09

氣浮 SE-09 高頻振動激振器是專為滿足校準實驗室和計量研究所的高要求以及表征微機電系統傳感器而開發的高科技產品。SE-09 是一種電動激振器，專為在 5 Hz 至 50 kHz 的寬頻率范圍內工作而設計。該振動器的陶瓷銜鐵的縱向共振頻率高于 52 kHz。拋光陶瓷表面具有很好的抗劃傷性，因此為被測設備（DUT）在高頻率范圍內的振動激勵提供了安裝條件。此外，陶瓷表面還具有良好的反射性，可以使用激光測振儀作為參考傳感器。安裝在每個 SE-09 激振器內部的標準傳感器是一個 IEPE 加速計，它覆蓋了激振器的整個頻率范圍。每個 SE-09 激振器都配有經 DAkkS 認證的傳感器校準證書。對于低至 5 Hz 的操作，激振器配備了空氣軸承，可實現低機械噪音和橫向運動的振動激勵。SE-09 的典型應用是根據 ISO 16063-11 或 ISO 16063-21 校準加速度計，以及對 MEMS 傳感器或其他小型設備進行高頻振動測試。在傳感器開發或質量保證過程中，MEMS 傳感器對高頻振動干擾的抗擾度測試已成為一項重要應用。

陶瓷振動臺（抗劃傷表面；共振頻率 > 52 kHz）

空氣軸承，實現低交叉運動

內部加速度計，覆蓋整個頻率范圍

設計用于根據 ISO 16063-11 和 ISO 16063-21 校準加速度計

直接在陶瓷上開鑿用于安裝設備的抽頭孔

PA 500 DM 功率放大器（500 VA）

功率放大器連接電纜 [長 3 米（9.8 英尺），放大器側有 8 針 SPEAKON 連接器]

用于內部參考傳感器的傳感器電纜 [長 3 米（9.8 英尺），雙屏蔽，Microdot (10-32") 至 BNC + 香蕉插頭（接地）]

空氣壓力調節器 AIR-01 / AIR-02

產地：德國

力額定值：100 N；22.49 lbf

頻率范圍：5 Hz 至 50 kHz

共振頻率：> 52 kHz

行程，Max值：7.5 mm；0.3 inch

速度，Max值：0.5 m/s；19. 7 英寸/秒

加速度，Max：400 m/s²；40 g_n

操作方向：垂直方向

橫向運動：典型 < 10 %

有效載荷，Max：350 g；0.77 lbs

所需壓縮空氣供應：1.0 至 1. 5 bar，空氣質量符合 ISO 8573.1

總重量：10 kg；22.05 磅

尺寸（高×寬×長）：156 × 240 × 240 mm；6.1 × 9.5 × 9.5 英寸

符合標準：BN-09

靈敏度（± 10 %）：1 mV / m/s² (10 mV / g_n)

頻率范圍：3 Hz 至 50 kHz

振幅線性度：< 0.25 %

共振頻率：ca. 70 kHz

恒定電流供應：2 至 20 mA

加速度計校準、微機械傳感器 (MEMS) 測試、頻率高達 50 kHz 的傳感器共振頻率測定、傳感器表征
