PECVD氣體及流量控制系統中質量流量控制器的應用

在半導體制造行業，精密工藝控制對于確保產品質量和提升生產效率非常重要。等離子體增強化學氣相沉積（PECVD）技術作為一項關鍵技術，在薄膜沉積工藝中扮演著重要角色。通過利用等離子體中的活性粒子促進化學反應，PECVD能夠在相對低溫的環境下生成高質量的薄膜。然而，該過程對氣體流量的精確調控要求極高。在這種情況下，MFC2000系列氣體質量流量控制器憑借其卓越的精度、穩定性及強大的控制能力，成為半導體PECVD工藝不可或缺的一部分。

在PECVD工藝流程中，MFC設備能夠精準地測量并調整進入反應室的氣體流量，保證反應氣體供給的準確性。這對于控制薄膜厚度、均勻性以及提高沉積速率尤為關鍵。MFC采用先進的流量傳感技術和比例閥控制技術，實現了對氣體流量的精細調節。它能實時監控流體流量的變化，確保PECVD過程的穩定性和一致性，有助于及時識別并解決潛在的設備問題，保障設備長期穩定運行。

一、PECVD 基本原理

在低氣壓下，利用低溫等離子體*在工藝腔體陰極產生輝光放電，通過輝光放電或加熱體使襯底升溫至預定溫度，通入適量工藝氣體，經化學反應和等離子體反應在樣品表面形成固態薄膜。

低溫等離子體，指包括電子、各種離子、原子和自由基的混合體，體系中物質非完全電離，電子溫度遠高于離子溫度，但宏觀表現上溫度相對較低，總體處于非熱平衡狀態，故又稱為非平衡態等離子體。

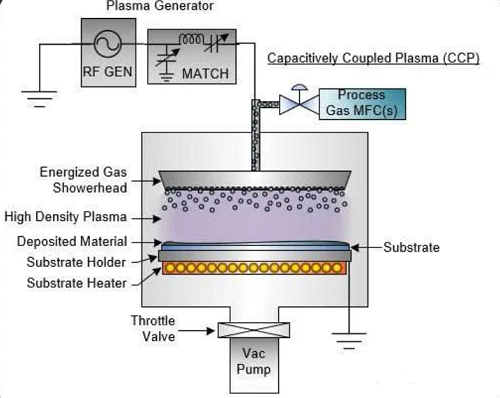

反應過程中，氣體從進氣口進入工藝腔體擴散至襯底表面，在射頻源激發的電場作用下分解成電子、離子和自由基等，發生化學反應生成形成膜的初始成分和副反應物，以化學鍵形式吸附到襯底表面形成晶核，晶核生長成島狀物再形成連續薄膜，副產物從膜表面脫離并在真空泵作用下排出。

二、PECVD 基本分類

按照等離子體發生的頻率來分，PECVD 中所用的等離子體可以分為射頻等離子體（Radio Frequency Plasma）和微波等離子體（Microwave Plasma）兩種。目前，業界所用的射頻頻率一般為 13.56MHz。射頻等離子耦合方式通常分為電容耦合（CCP）和電感耦合（ICP） 兩種。

目前 PECVD 主要應用雙頻電源，由 400kHz 和 13.56MHz 構成，兩個電源最高功率均為 3000W。相比于單一電源，高頻和低頻相結合的雙頻驅動可以顯著地降低啟輝電壓，更有利于獲得穩定的等離子體源，減弱帶電粒子對沉積襯底的轟擊及額外損傷，提高了工藝自由度。雙頻電源系統可選工作模式：①高低頻同時作用于反應室，高頻為主，低頻調制為輔；②高低頻交替作用于反應室，可以快速切換；③高低頻單獨作用于反應室，獨立控制工作。

三、PECVD 基本結構

1）真空和壓力控制系統：包括機械泵、分子泵、真空閥、真空計等。為減少氮氣、氧氣及水蒸氣影響，采用干泵和分子泵抽氣，干泵抽低真空避免油氣污染基片，分子泵抽高真空，除水蒸氣能力強。

2）淀積系統：由射頻電源、水冷系統、襯底加熱器等組成，是 PECVD 的核心部分。射頻電源使反應氣體離子化，水冷系統為泵提供冷卻并在超溫時報警，冷卻水管路采用絕緣材料。加熱器使襯底升溫除雜質，提高薄膜與襯底的附著力。

3）氣體及流量控制系統：氣源由氣體鋼瓶供氣，經氣柜輸送至工藝腔體，采用質量流量控制器精確控制氣體流量。
