產品介紹

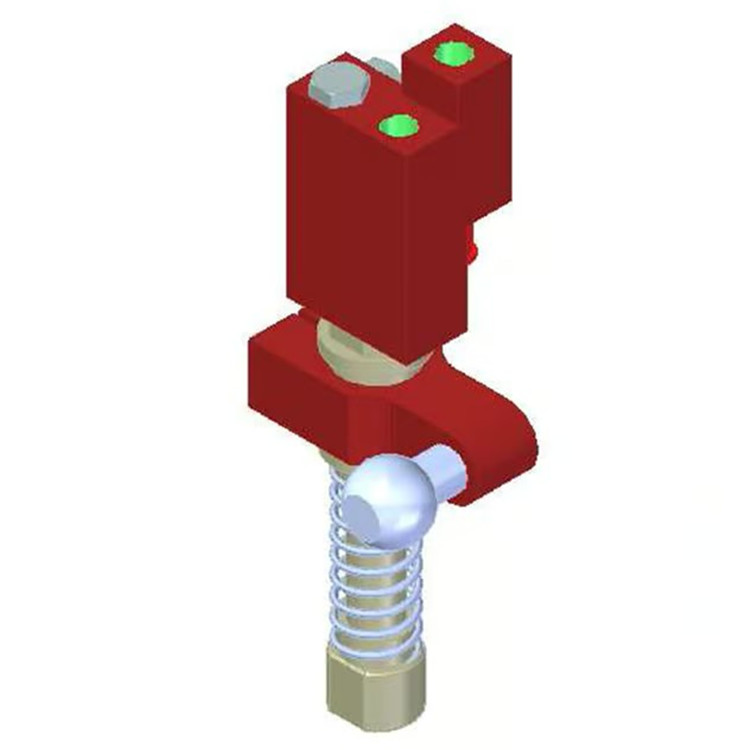

帶液位補償器的VT-1H COAX 真空止回閥，G螺紋，球形接頭，右側連接
該系列真空泵融合了高防護性與節能的密封材料解決方案——COAX 技術，并配備自動節氣功能。其配備的止回閥可在密封應用中鎖住真空，集成節能裝置實現近乎零能耗。更適用于需符合提升設備法規標準（如DIN/SS-EN 13155、ASME B30.20等）的真空搬運裝置。
性能特點
兩級COAX 卡套式MINI Pi12-2集成設計
密封應用中配備真空鎖止單向閥，確保平穩運行
內置吹掃單向閥，實現物體快速釋放
提供16號鎖銷、19號鎖銷或球形接頭安裝方式，符合行業標準
可選配液位補償器，補償物體液位差異
吹掃管路采用4 mm（5/32英寸）軟管，壓力不超過80 psi
真空管路采用6 mm（1/4英寸）軟管，壓力不超過80 psi
吹掃與真空管路應從公共管路接頭引出等長管線
每臺設備可連接多達12個單元
可選功能與配件
可選配16號鎖銷、19號鎖銷或球形接頭安裝方式
可選配液位補償器，補償物體液位差異
技術參數
|
產地 |
瑞典 |
|
材料 |
鋁、陶瓷、銅鋅合金、丁腈橡膠（NBR）、聚酰胺（PA）、聚丙烯（PP）、不銹鋼、鋼 |
|
溫度 |
-10 至 80 ℃；14 至 176 ℉ |
|
重量 |
943 至 987 g；2.079 至 2.18 lb |
|
噪音水平 |
66 至 68 dBA |
|
作用范圍 |
0 至 360° |
|
作用范圍/行程 |
50 mm；1.97 in |
|
Max垂直負載 |
700 N；157.37 lbf |
|
Max彈簧力 |
66.7 N；14.99 lbf |
|
供氣壓力（脫離吹掃） |
0.25 至 0.55 MPa；36.26 至 79.77 psi |
|
Max真空流量 |
0.68 Nl/s；1.44 scfm |
|
使用壽命（滿載條件） |
10000000次循環 |
|
容積，內部（液位補償器） |
13.8 cm³；0.84 in³ |
|
噴射器規格 |
Pi12-2 |
|
進料壓力 |
0.4 MPa |
|
空氣消耗量 |
0.53 Nl/s |
|
Max真空度 |
84 kPa |
|
環境溫度 |
20 ± 3 ℃；68 ± 5.5 ℉ |
|
標準大氣壓 |
101.3 ± 1.0 kPa；29.9 ± 0.3 inHg |
|
壓縮空氣質量 |
符合 DIN ISO 8573-1 4 級標準 |
|
進氣壓力公差 |
±0.02 MPa；2.9 psi |
|
真空流量/抽空時間精度 |
± 10 % |

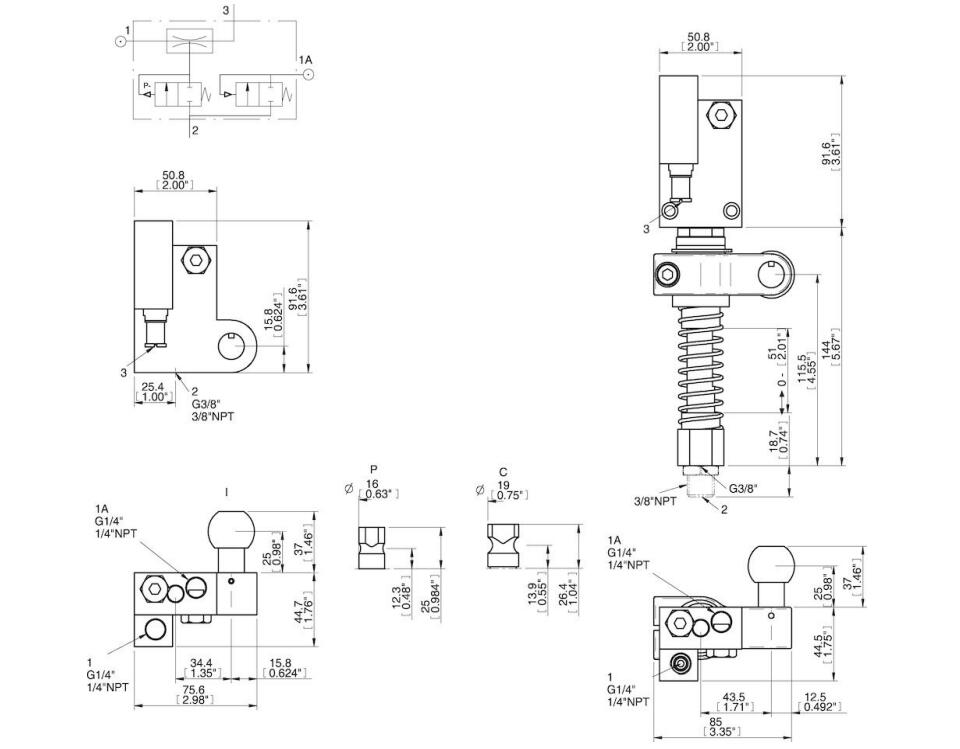

產品尺寸
產品應用
汽車（車身側板與框架、閉合件 - 卷邊工位 - 內外組裝、玻璃組裝與安裝）、玻璃
