產品介紹

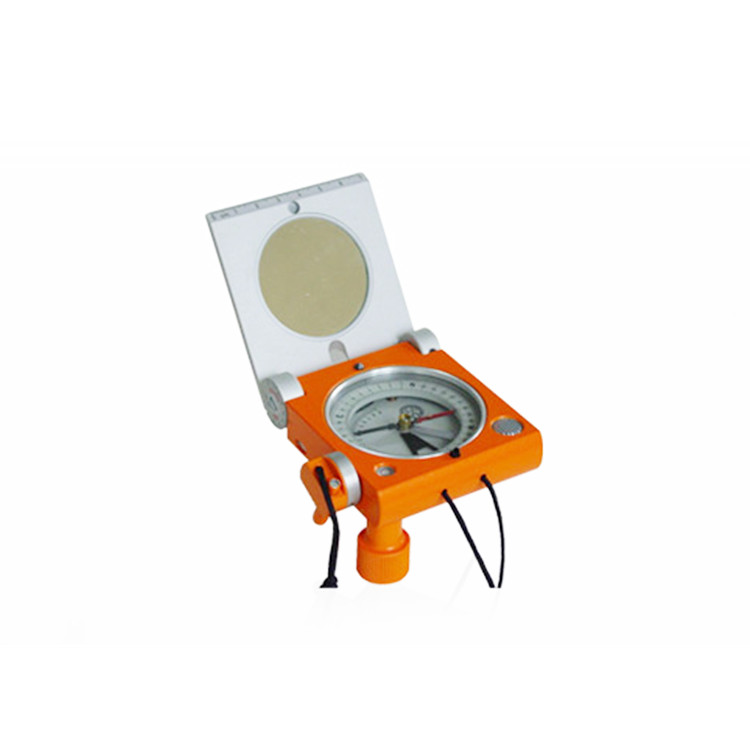

該地質羅盤采用單圈或雙圈羅盤形式，方便攜帶，測量板可下垂。它適用于一般野外地質工作以及特殊結構地質、礦床構造和工程地質巖石機械工作。它有一個擺錘式測距儀，偏角可通過齒輪傳動裝置進行調節。其指針配有一個可移動的銅砝碼，用于關閉傾角?？潭葓A可以調節，以便設置偏角值。羅盤外殼包含一個克林計，用于高精度的傾角測量。側面附有一個圓形水平儀和一個管狀水平儀，即使在難以觸及的測量點也能對儀器進行水平調整。除了測量?jì)A角外，傾角板還可以保護蓋板玻璃。液滴測量板內側有一面鏡子，可以觀察磁針和刻度圓。準直瞄準鏡可用于地形測量中的傾角和方向測量，也可用于瞄準任何角度的地形點?？刹鹦兜腻F套可以將羅盤安裝在三腳架上。
性能特點
東西反向
一次測量即可測量入射角和入射方向 (CLAR)
可鎖定的磁針
可鎖定的傾斜儀可實現更準確的傾角測量
用于水準測量的圓形水平儀
用于測量難以觸及位置的側管式水平儀
可根據當地適用值輕松調整傾角和傾角
選型指南
產品編號：108506:305.26 - 鏡面羅盤，360°，印有落角刻度圓
產品編號：108506:305.27 - 鏡面羅盤，360°，刻有傾角刻度的圓圈
產品編號：108506:405.26 - 鏡面羅盤，400°，印有落角刻度圓
產品結構與細節
藍寶石軸承
水滴中板內側的鏡子可在不同瞄準位置觀察和讀取磁針和刻度圓
用于野外瞄準的后瞄準鏡和前瞄準鏡
準直瞄準器可在任何傾角下瞄準地形點，直接連接傾角和方向測量用于地形瞄準，瞄準精度高，瞄準不受眼睛調節的影響
地面磁針，直立位置
可鎖定磁性系統
刻度圓調節簡單
通過可鎖定的刻度尺，可以更準確地測量?jì)A角
用于找平的圓形水平儀
側面管狀水平儀，用于測量難以觸及的地方
落差測量板，用于保護蓋板玻璃和測量落差角
保護皮套
技術參數
|
產地 |
德國 |
|
羅盤逆時針刻度圓 |
每 10° (10 gon) |
|
直徑 |
45 mm |
|
刻度值 |
2° (2 gon) |
|
估計值 |
0.5° (0.5 gon) |
|
液滴板上的節圓直徑 |
22 mm |
|
刻度值 |
5° (5 gon) |
|
估計值 |
1° (1 gon) |
|
Clinometer 測量范圍 |
± 90°（± 100 gon） |
|
刻度值 |
2° (2 gon) |
|
估計值 |
0.5° (0.5 gon) |
|
接觸邊緣刻度長度 |
70 mm |
|
刻度值 |
1 mm |
|
磁針旋轉時間 |
< 50 秒 |
|
方向指示精度 |
± 0.5° (± 0.5 gon) |
|
傾角設置 |
任意 |
|
落板傾斜范圍 |
225° (250 gon) |
|
圓形水平儀指示 |
約 40 英尺 |
|
圓形氣泡指示 |
約 60 英尺 |
|
儀器尺寸 |
93 x 76 x 22 mm |
|
重量 |
0.28 kg |
|
包裝袋尺寸 |
104 x 91 x 45 mm |
產品應用
一般野外地質工作以及特殊結構地質、礦床構造、工程地質巖石機械工作
