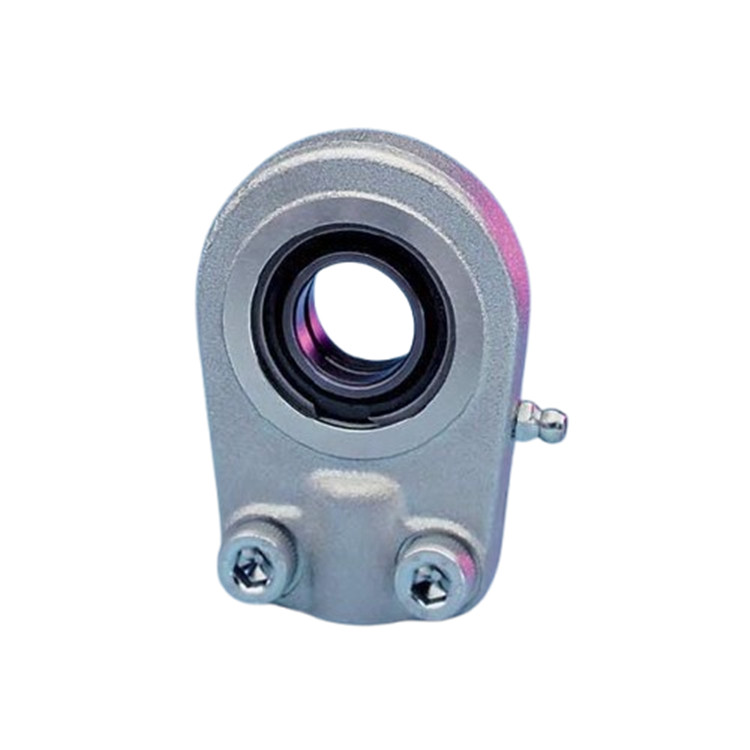

產品介紹
液壓滑動軸承通過環回式供油回路實現持續潤滑，儲油空間可容納更多潤滑油，減少因油量不足導致的干摩擦風險。其核心結構包含儲油裝置、供油管路及壓力調節系統，確保在高速運轉或重載工況下維持油膜穩定性。
性能特點
與FPR ...N系列相同
符合DIN 912-8.8標準
內六角螺栓緊固
調心滑動軸承
可重復使用，用卡環固定
用于短中繼距離和高行程利用率的場合
技術參數
|
產地 |
德國 |
|
D 尺寸 |
20 mm |
|
ALPHA 旋轉角度 |
-9 至 9 ° |
|
ROT 旋轉角度 |
0 至 360 ° |
|
B |
16 mm |
|
M |
19.0 mm |
|
M1 |
21.0 mm |
|
A |
56.0 mm |
|
F |
50 mm |
|
L |
80.0 mm |
|
K |
46 mm |
|
J |
25 mm |
|
G 螺紋 |
M 16x1.5 |
|
GL |
17 mm |
|
DM 扭矩 |
25 Nm |
|
ST 額定靜載荷 Co |
72.0 kN |
|
DT 動態負載 C |
30.0 kN |
|
KIPPWINKEL 旋轉角度 |
9 ° |
|
GEW 單位重量 |
400 g |
|
MD 旋轉方向上的限值 |
360 ° |
|
MAT1 外殼材料 |
熱處理鋼 C45 |
|
LAGER 軸承 |
GE...E 鋼軸承，需要潤滑 |
|
SR 潤滑 |
使用 DIN 71412 標準液壓油嘴 |

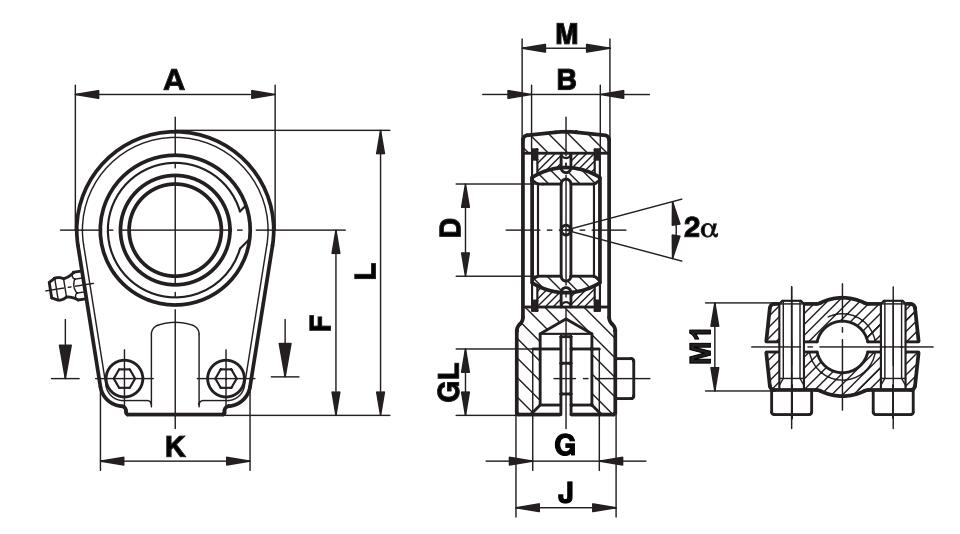

產品尺寸
產品應用
機械和設備工程、印刷和包裝工業、機器人技術、造紙、木材和食品加工、輸送和灌裝系統、自動焊接系統、車輛制造、航空領域、絲狀機械、風力儀器
