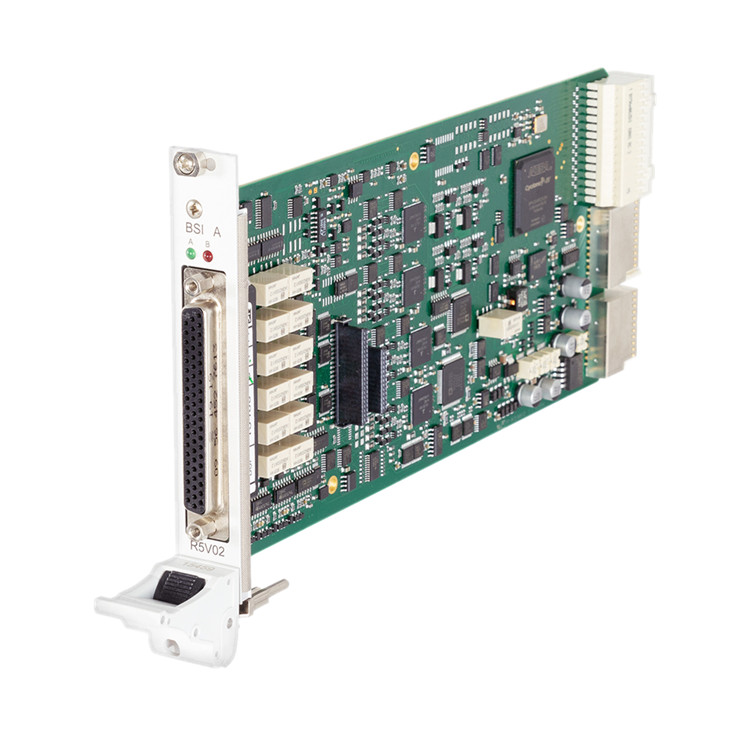

SPEKTRA測試板S-TEST UTB (BSI)

SPEKTRA 激勵器系統涵蓋各種物理激勵，如平移、旋轉、磁場或壓力，可對各種不同的傳感器進行激勵測試和校準。除了對傳感器設備進行符合標準的校準外，這些激勵系統還可用于完整的系統級測試設置，包括激勵和傳感器系統測試。適用于數字傳感器的系統級測試 (SLT)、傳感器特性測試或傳感器批量生產的測試的通用電路板。

用于 FW 和主機接口 IP 核的快速 FPGA

支持 SPI、I²C、JTAG、SENT、PSI5、CAN-FD2)、LIN 和 ZACwire

16 個可自由編程的 IO 引腳

4 個獨立電源

外部觸發功能

快速 LVDS 背板接口

用于定制硬件擴展的特殊功能接口

BSI 評估板、BSI 工程板、BSI 電纜

產地：德國

硬件接口：DSUB (HD62)

支持的數字接口：SPI / I²C / CAN-FD1) (ISO 11898) / SENT / PSI5 / JTAG / LIN / ZACwire / mipi I3C / TDM / UART

數字 MIO（測量和 I/O）

數字電壓范圍：-2 至 6 V

模擬輸入電壓范圍：-2 至 25 V

每個引腳的Max電流：20 mA

可切換的上拉/下拉電阻：2 kΩ

輸入電阻：1 MΩ

適用于所有 MIO 的高 Z 模式

輸入電流 高 Z 模式：Max值< 5 nA，典型值 < 400 pA

電源電壓范圍：-2 至 +20 V (25 V) (± 0.05 %)

電源電流范圍：50 mA (± 0.2 %)；2 mA (± 0.2 %）；200 µA (± 0.2 %)；20 µA (± 0.2 %)；5 µA (± 0.2 %)

傳感器Max供電電流：50 mA/源

電壓測量范圍：25 V (± 0.01 % FSR)；8 V (8 至 1 V：± 0.01 % FSR, <1 V ± 100 µV)

電流測量范圍：50 mA (± 0.05 % FSR)；2 mA (± 0.05 % FSR)；200 µA (± 0.05 % FSR)；20 µA (± 0.05 % FSR)；5 µA (± 0.1 % FSR)

數字傳感器的系統級測試 (SLT)、傳感器特性測試、傳感器生產測試
